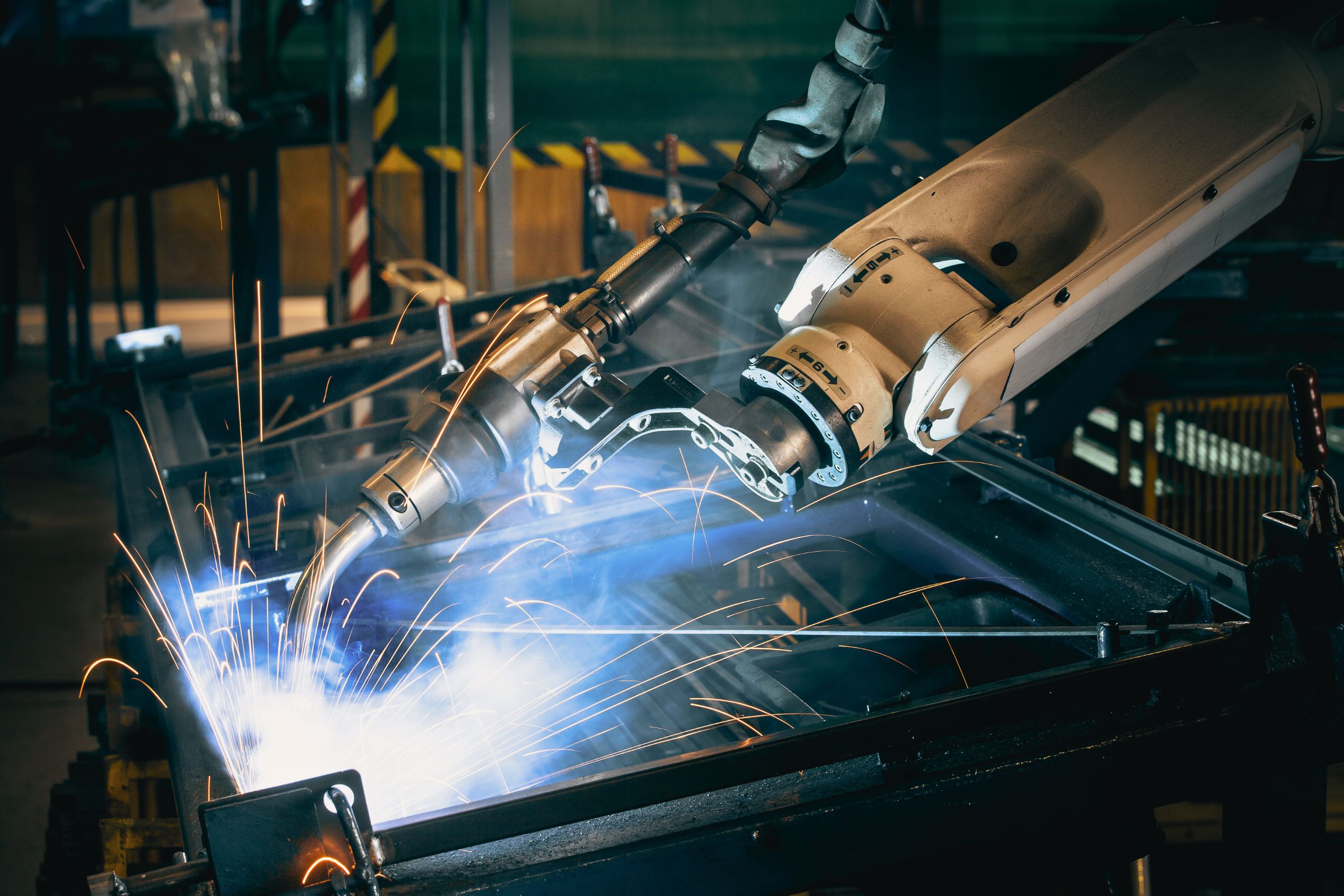

Сензори и адаптивно роботизирано заваряване: как seam tracking повишава качеството и намалява преработките

Роботизираното заваряване се свързва с повторяемост, скорост и стабилност. Но в реалното производство детайлите рядко са „идеални“. Фугата може да варира, прихващането да не е напълно еднакво, термичните деформации да променят позицията на шева, а разликите между партиди да водят до отклонения от първоначално програмираната траектория.

Точно тук сензорите и адаптивното управление имат ключова роля. Те позволяват на роботизираната клетка да не следва сляпо предварително зададена траектория, а да разпознава реалното положение на детайла или шева и да коригира движението си. Yaskawa Motoman обобщава сензорите за роботизирано заваряване в четири основни категории: touch, through-arc, laser и vision, като основните им функции са seam finding, seam tracking и part scanning.

Защо стандартната роботизирана траектория не винаги е достатъчна

В идеалния случай роботът получава точен модел, детайлът се позиционира еднакво всеки път, приспособлението държи геометрията стабилно, а фугата отговаря на зададените допуски. В практиката обаче често има отклонения:

• леки разлики в размерите на заготовките;
• неточности при рязане, огъване или прихващане;
• вариации във fit-up;
• промяна в позицията на шева след нагряване;
• деформации при дълги или многопроходни заварки;
• разлики между единични детайли и реални производствени серии.

При ръчна заварка опитният заварчик компенсира тези отклонения с визуална преценка и движение на ръката. При роботизираната заварка такава компенсация трябва да бъде заложена технологично, чрез приспособления, сензори, софтуер и правилно проектирана клетка.

FANUC посочва, че при заваряване на непостоянни производствени детайли допълнителни сензори като Touch Sensing и Through Arc Seam Tracking могат да добавят възможности за откриване на шева, проследяване и измерване на съединението, като адаптивните функции могат да подпомогнат поддържането на качеството.

Какво представлява seam finding и seam tracking

Двата термина често се използват заедно, но не означават едно и също.

Seam finding е откриване на реалната позиция на шева преди началото на заваряването. Роботът проверява къде се намира фугата спрямо очакваната позиция и измества програмата или началната точка. Това е особено полезно, когато детайлите са сходни, но позиционирането им има малки отклонения.

Seam tracking е проследяване на шева по време на самото заваряване. Системата следи реалното положение на съединението и коригира траекторията в процеса. Това е по-сложно, но и по-ценно при дълги шевове, термични деформации или променлива геометрия.

Fronius описва тази логика чрез две отделни функции: TouchSense за откриване на позицията на компонента и адаптиране на пътя преди старта, и SeamTracking за автоматична корекция на траекторията по време на заваряване при отклонения в компонента.

Основни типове сензорни решения при роботизирано заваряване

1. Touch sensing: практичен старт за откриване на позицията

Touch sensing обикновено използва електрически контакт между телта, горелката или отделен измервателен елемент и детайла. Роботът „проверява“ къде реално се намира детайлът или ръбът на съединението, след което коригира позицията на програмата.

Това решение е сравнително достъпно и полезно, когато има умерени отклонения в позиционирането, но фугата е достатъчно добре дефинирана. То обикновено не е пълноценно проследяване на шева по време на заваряване, а по-скоро метод за начално намиране и корекция.

Практически подход: touch sensing е подходящ, когато основният проблем е малко разместване на детайла в приспособлението, а не силно променяща се фуга по цялата дължина на шева.

2. Through-arc seam tracking: корекция чрез данни от дъгата

Through-arc seam tracking използва самата заваръчна дъга като източник на информация. Системата анализира електрически сигнали, свързани с процеса, и коригира траекторията така, че горелката да остане в правилна позиция спрямо фугата.

FANUC описва TAST като функция, която автоматично коригира вертикалната и страничната траектория на робота, за да компенсира деформации или неправилно позициониране на детайла. Системата често се използва заедно с Touch Sensing, което намира началото на заваръчната фуга.

ABB също предлага ThruArc решение чрез WeldGuide IV, което отчита импедансни стойности близо до дъгата и насочва робота към правилната траектория. Според ABB системата е предназначена за трудни вариации в съединенията, включително при отклонения, породени от предходни производствени процеси.

Практически подход: through-arc seam tracking е полезен при дълги шевове и ситуации, в които има реална нужда от корекция по време на заваряване, но трябва да се прецени дали конкретният тип съединение, процес и достъп са подходящи.

3. Laser seam tracking: геометрична информация за реалната фуга

Лазерните системи обикновено проектират линия или профил върху детайла и използват камера или оптичен сензор, за да разпознаят реалната геометрия на фугата. Това позволява не само позиционна корекция, но и извличане на информация за форма, ширина, ъгъл, обем или промяна в профила на съединението.

ABICOR BINZEL описва своите iST ARC сензори като решения за проследяване на шева в реално време, базирани на лазерна триангулация. Компанията посочва, че подобни системи могат да разпознават отклонения в съединението и да коригират проследяването, а при нужда да предоставят данни за характеристики на шева като площ, обем и ъгъл.

Практически подход: лазерното проследяване е особено ценно при по-сложни фуги, променлива геометрия, по-високи изисквания за точност или когато е необходима по-богата информация за съединението.

4. Vision-based системи: повече информация, но и повече условия за стабилност

Визуалните системи използват камери и алгоритми за разпознаване на фугата, позицията на детайла или характеристиките на шева. Те могат да бъдат много полезни при сложни приложения, но обикновено изискват внимателно управление на осветление, отражения, пръски, дим и контраст.

Научният преглед на Kah, Shrestha, Hiltunen и Martikainen върху сензори и програмиране при роботизирано дъгово заваряване подчертава, че идеалният сензор трябва да измерва точката на заваряване, да открива предварително началото на шева, да разпознава ъгли, да избягва колизии и да бъде достатъчно малък, за да не ограничава достъпа. Авторите обаче отбелязват, че такъв универсален сензор на практика не съществува и изборът трябва да се прави според конкретната заваръчна задача.

Практически подход: визуалните решения са подходящи, когато процесът оправдава по-високата сложност и когато производствената среда може да бъде контролирана достатъчно добре.

Кога сензорите са икономически оправдани

Сензорите не трябва да се разглеждат като автоматично допълнение към всяка роботизирана клетка. Те имат смисъл, когато решават конкретен производствен проблем.

Най-често seam tracking е оправдан, когато:

• фугата има неизбежни вариации;
• детайлите трудно се фиксират абсолютно еднакво;
• има дълги, криволинейни или труднодостъпни шевове;
• термичните деформации променят положението на съединението;
• преработките са свързани с разместване на шева;
• операторите често правят ръчни корекции;
• се търси по-висока автономност на клетката;
• качеството трябва да стане по-малко зависимо от индивидуална намеса.

Yaskawa Motoman посочва, че когато са съчетани с подходящ софтуер, адаптивните заваръчни сензори могат да подобрят качеството и последователността, като същевременно намалят престоя, причинен от корекции по приспособления или роботизирани програми.

Как сензорите влияят върху качеството и преработките

Основната стойност на сензорите не е в това, че правят клетката „по-модерна“, а в това, че намаляват разликата между програмираната и реалната производствена ситуация.

Ефектът може да се прояви в няколко посоки:

По-точно позициониране на шева
Когато горелката следва реалната фуга, рискът от отклонение в позицията на шева намалява.

По-малко преработки
Ако дефектите са свързани с разместване, вариации или нестабилен fit-up, адаптивната корекция може да намали нуждата от повторна работа.

По-стабилно качество между партиди
Сензорите помагат процесът да бъде по-малко чувствителен към малки разлики в детайлите.

По-малко ръчна намеса
Операторът не трябва постоянно да компенсира отклонения чрез корекции в програмата или позиционирането.

По-добра основа за проследимост и анализ
При по-напреднали решения сензорните данни могат да подпомогнат анализа на причините за отклонения, особено когато се комбинират с данни от заваръчния източник и системата за качество.

ABICOR BINZEL подчертава, че сензорите за seam tracking могат да откриват дори малки отклонения в съединението и да компенсират в реално време, с цел намаляване на брака и преработките при автоматизирано MIG/MAG и TIG заваряване.

Кога touch sensing е достатъчен и кога е нужен laser или through-arc tracking

Изборът на сензор не трябва да започва от технологията, а от проблема.

Touch sensing може да е достатъчен, когато:

• детайлите са сравнително стабилни;
• отклонението е основно в началната позиция;
• фугата не се променя значително по време на заваряване;
• целта е корекция преди старт, а не непрекъснато следене.

Through-arc seam tracking е по-подходящ, когато:

• има нужда от корекция по време на заваряване;
• дълги шевове могат да се изместват заради термични деформации;
• процесът и типът съединение позволяват надеждно използване на сигналите от дъгата;
• системата може да бъде интегрирана с конкретния робот и заваръчен източник.

Laser seam tracking е оправдан, когато:

• геометрията на фугата носи важна информация;
• има по-сложни съединения;
• са нужни по-прецизни данни за реалния профил;
• се търси по-висока адаптивност и възможност за анализ.

Vision-based системи са подходящи, когато:

• приложението изисква по-богата визуална информация;
• има възможност за контрол на условията в клетката;
• допълнителната сложност е оправдана от стойността на изделието или риска от дефект.

Най-доброто решение често е комбинация. Например FANUC посочва, че TAST често се използва заедно с Touch Sensing: touch sensing открива началото на съединението, а through-arc seam tracking поддържа траекторията по време на заваряване.

Какво трябва да се предвиди още при проектирането на клетката

Добавянето на сензор не е просто избор на компонент. То засяга концепцията на цялата роботизирана клетка.

Още в инженерната фаза трябва да се обмислят:

• достъпът на горелката и сензора до шева;
• позицията на сензора спрямо горелката;
• защитата от пръски, дим и механични удари;
• допълнителното тегло върху китката на робота;
• кабелният пакет и рискът от закачане;
• калибрацията между сензор, робот и инструмент;
• съвместимостта с контролера и заваръчния източник;
• как ще се настройват и поддържат параметрите;
• кои данни ще се записват и използват за анализ.

Това е особено важно, защото сензорът не компенсира напълно лоша подготовка, слабо приспособление или нестабилен процес. Той може да увеличи адаптивността, но не трябва да се използва като заместител на добър инженерен дизайн.

Как да започнете практически

Добър подход е да се започне не с въпроса „Какъв сензор да купим?“, а с кратка производствена диагностика.

Полезната последователност е:

1. Идентифицирайте дефектите и преработките
Кои проблеми са свързани с позицията на шева, отклонения във фугата или термични деформации?

2. Проверете fit-up и приспособленията
Ако отклоненията могат да се решат с по-добро фиксиране, това често е първата мярка.

3. Определете дали е нужна корекция преди старт или по време на заваряване
Това разделя приложенията, подходящи за touch sensing, от тези, които изискват seam tracking.

4. Изберете технология според съединението, процеса и производствената среда
Няма универсален сензор за всички случаи. Изборът трябва да следва задачата, не обратното.

5. Включете сензора в цялостната концепция
Достъп, безопасност, програмиране, поддръжка, данни и обучение трябва да бъдат планирани от самото начало.

Заключение

Сензорите и seam tracking технологиите превръщат роботизираното заваряване от строго повторяем процес в по-адаптивна производствена система. Те са особено ценни там, където реалните детайли се различават от идеалната CAD геометрия, където фугите варират или където преработките са свързани с отклонения в позицията на шева.

Най-добрият резултат се постига, когато сензорите не се добавят като „аксесоар“, а се планират като част от цялостната инженерна концепция: детайл, приспособление, робот, заваръчен процес, контролер, данни и поддръжка. Така роботизираната клетка става по-гъвкава, по-надеждна и по-устойчива към реалните вариации в производството.
